Opis
Typowy zasobnik peletu przy kotle c.o. wymaga systematycznego uzupełniania, natomiast pneumatyka czyni użytkowanie kotła praktycznie bezobsługowym.
Pelet A1
PNEUMATYCZNY PODAJNIK PELETU PELLETS VACUUM 2
jest urządzeniem służącym do transportu peletu (granulat z trocin o granulacji 6±1mm) na znaczne odległości z magazynu wprost do kotła.

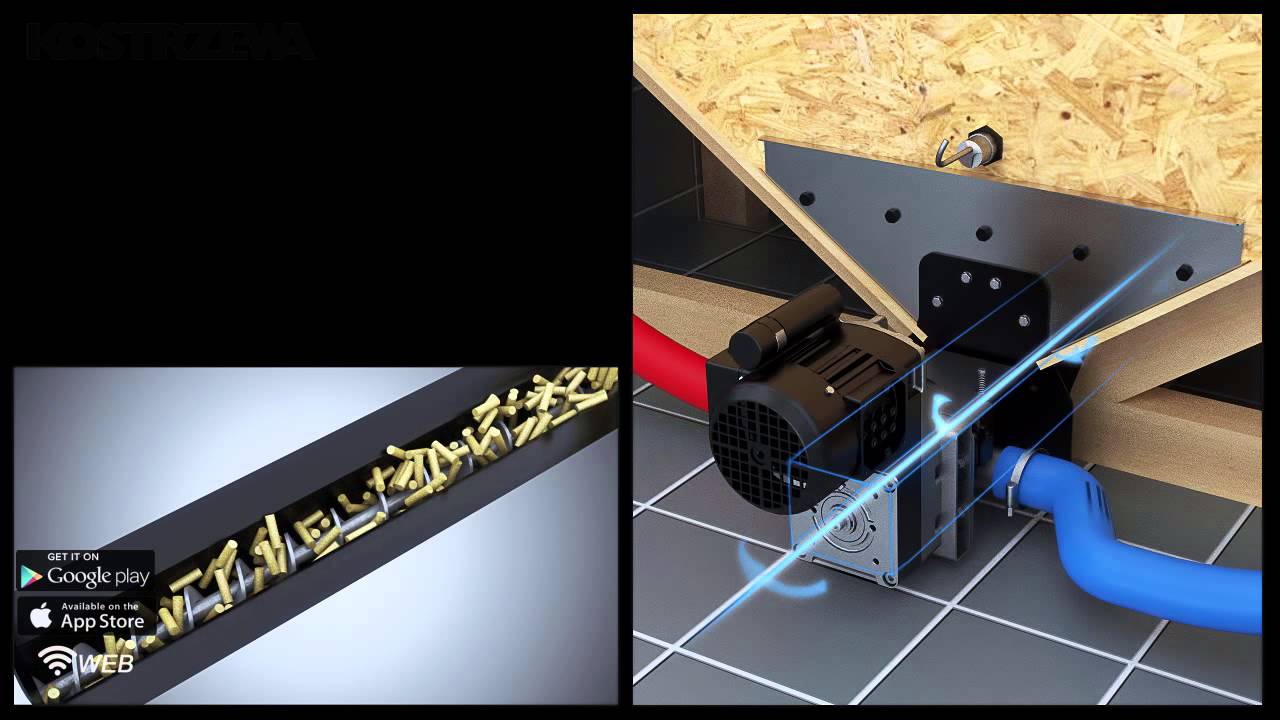

System pneumatyczny składa się z dwóch elastycznych przewodów oraz zintegrowanego z kotłem zasobnika peletu. Paliwo zasysane z komory magazynu za pomocą turbiny ssącej, wędruje przewodem do zasobnika. Drugim przewodem wraca do magazynu powietrze. Taki system nie powoduje zapylenia kotłowni.
Pelet transportowany jest rurami elastycznymi (niebieska i czerwona) dzięki czemu istnieje duża dowolność w możliwości usytuowania głównego zbiornika paliwa. Duża wydajność podawania pozwala szybko napełnić zbiornik buforowy, który jest używany podczas normalnej pracy kotła.
Podajnik wyposażony jest w szereg czujników nadzorujących w pełni zautomatyzowaną pracę urządzenia. Po wykryciu poziomu MINIMUM w zbiorniku buforowym urządzenie napełnia go do poziomu MAXIMUM niezależnie od aktualnego czasu. Istnieje również możliwość czasowego zaprogramowania działania podajnika tzn. zbiornik buforowy zostanie napełniony do poziomu MAXIMUM w dniu tygodnia i o godzinie ustawionej przez użytkownika.

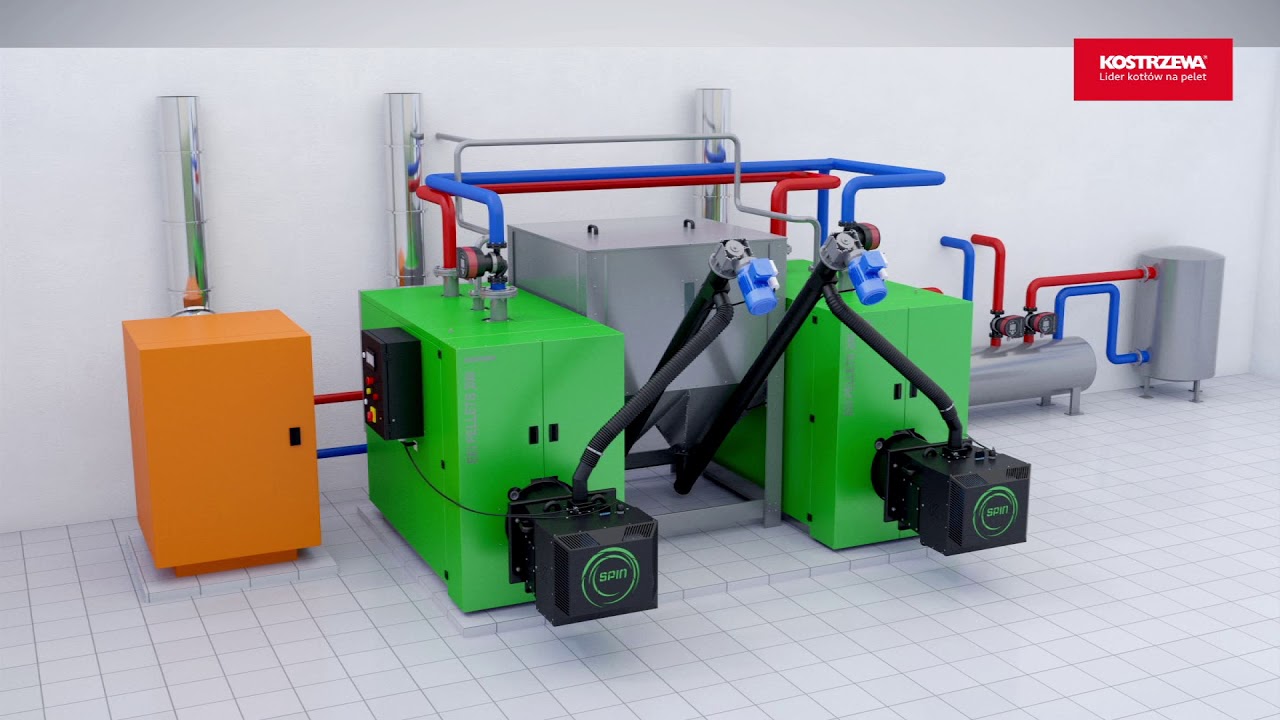

Przykładowe pomieszczenie z zainstalowanymi kotłami Maxi Bio i podajnikami pneumatycznymi:

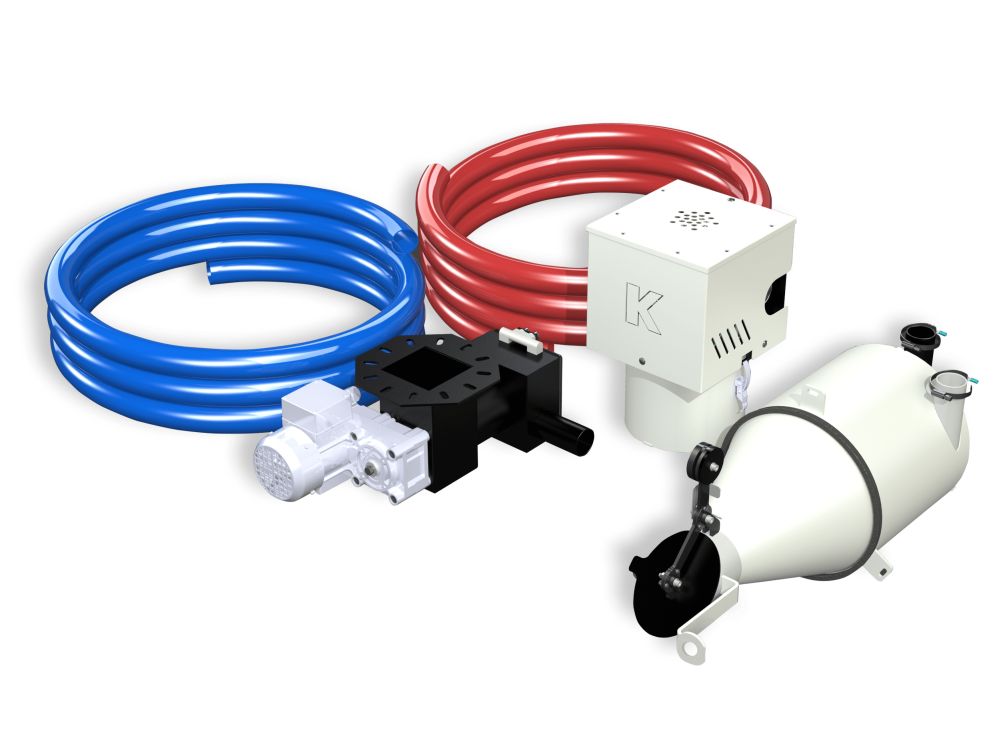

Pellets Vacuum 2
- Podajnik ślimakowy pod zbiornik
- Turbina ssąca
- Zbiornik zasysający
- Antystatyczna elastyczna rura transportowa niebieska (wyposażenie opcjonalne)1
- Antystatyczna elastyczna rura transportowa czerwona (wyposażenie opcjonalne)1
1 - Długość antystatycznych rur transportowych należy dobrać wg zapotrzebowania użytkownika. Maksymalna długość rury może wynosić 25 m.
Automatyka PELLETS VACUUM 2
Podajnik pneumatyczny zaprojektowany jest z założeniem osiągnięcia maksymalnej bezobsługowości. Pellets Vacuum wyposażony jest w szereg czujników nadzorujących w pełni zautomatyzowaną pracę urządzenia.
Po wykryciu poziomu Minimum w zbiorniku buforowym urządzenie napełnia go do poziomu Maximum niezależnie od aktualnego czasu. Istnieje również możliwość czasowego zaprogramowania działania podajnika tzn. zbiornik buforowy zostanie napełniony do poziomu Maximum w dniu tygodnia i o godzinie ustawionej przez użytkownika.
PELLETS VACUUM (podajnik pneumatyczny peletu)
Urządzenie służące do transportu peletu na znaczne odległości z magazynu wprost do kotła. Urządzenie jest niemal bezobsługowe. Podajnik wyposażony jest w szereg czujników nadzorujących w pełni zautomatyzowaną pracę urządzenia. Po wykryciu poziomu MINIMUM w zbiorniku buforowym urządzenie napełnia go do poziomu MAXIMUM niezależnie od aktualnego czasu. Istnieje również możliwość czasowego zaprogramowania działania podajnika tzn. zbiornik buforowy zostanie napełniony do poziomu MAXIMUM w dniu tygodnia i o godzinie ustawionej przez użytkownika.
| Pellets Vacuum 1 | Pellets Vacuum 2 | ||
|---|---|---|---|
| Zasilanie elektryczne | V / Hz | 230 / 50 | 230 /50 |
| Pobór mocy | kW | 1,7 | 1,6 |
| Przybliżona wydajność masowa podajnika | kg/h | 3201 | 2201 |
| Pojemność zbiornika zasysającego | l / kg | 12 / 7,51 | 12 / 7,51 |
| Wartość emitowanego ciśnienia akustycznego z transportem pelletu / bez transportu pelletu | dB | 86,0 / 79,52 | 86,0 / 79,52 |
| Przepływ powietrza w układzie | m3/min | 2,9 | 2,9 |
| Podciśnienie w układzie | kPa | 27 | 27 |
| Maksymalna długość przewodu ssącego | m | 25 | 25 |
| Maksymalna grubość warstwy paliwa w zbiorniku głównym | m | 3 | - |
1 - Pomiar wykonywany dla pelletu o gęstości usypowej 600 kg/m3
2 - Warunki badania: odległość pomiaru= 1 m; tryb pomiaru= szybki; filtr korekcyjny A; szum tła = 60 dB
